Насосная станция перекачки газового конденсата

Газовый конденсат – это жидкая углеводородная смесь. Переход в жидкое состояние происходит при подъеме газа из недр на поверхность – в результате изменения температуры и давления. Газовый конденсат собирают для переработки в разные виды топлива, и для использования в химической отрасли. Перекачку конденсата осуществляют с применением насосной станции.

Завод Резервуаров и Негабаритных Металлоконструкций делает выгодное предложение купить технологическое оборудование – насосная станция перекачки газового конденсата – по цене производителя.

Типовое исполнение насосной станции перекачки газового конденсата

Для функционирования и обеспечения безопасной эксплуатации насосная станция перекачки газового конденсата включает два основных блока:

• технологическое отделение, оборудованное насосными агрегатами и технологической обвязкой;
• отсек с управляющей аппаратурой, оснащенный контрольными и измерительными приборами (КИП).

Завод РиНМ предлагает размещение насосной станции перекачки газового конденсата в блок-контейнере или в здании модульного типа. По требованию заказчика, предприятие разработает проект с привязкой, изготовит и установит насосную станцию в капитальном сооружении заказчика, отвечающего нормам Правил технической и безопасной эксплуатации конденсатных продуктопроводов ВРД 39-1.10-049-2001.

Описание технологического отделения насосной станции

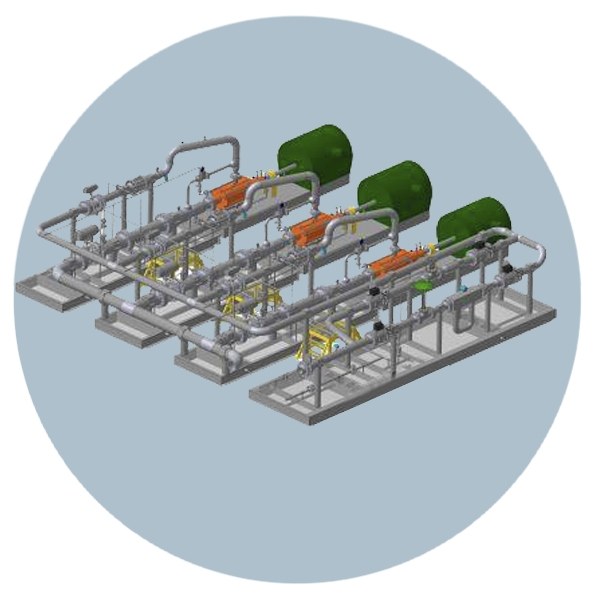

В технологическом отделении насосной станции перекачки газового конденсата устанавливаются центробежных насосы – количеством (1, 2, 3 ...), согласно проекту. Независимо от числа, насосов в систему дополнительно встроен резервный насос, автоматический включающийся в работу при отключении основного.

Таблица 1. Комплектация каждого насосного агрегата

Из насоса газовый конденсат попадает в распределитель, разделяющий газовую и жидкую среду и очищающий смесь от механических загрязнений. Трубопровод, транспортирующий конденсат, оборудован дренажной системой, с продувкой азотом. Объединенный для всех насосов выходной коллектор оснащен клапаном запорно-регулирующим, с электроприводом.

Справочно: производительность насосной станции перекачки газового конденсата с 2 насосами + резервный – 5 м³/час.

Система автоматики и КИП насосной станции

Отсек управления насосной станции перекачки газового конденсата оделен от насосного блока перегородкой. Оснащение отсека включает обязательное, согласно правилам технической и безопасной эксплуатации, оборудование и дополнительное – по требованию заказчика. Работа автоматики и приборов заключается:

• в управлении работой узлов станции, и быстром реагировании на аварийные ситуации;
• в обеспечении дистанционного измерения и передачи данных параметров перекачиваемого конденсата;
• в учете объемов перекачки;
• в контроле над загазованностью и задымленностью.

Станция выпускается готовой к подключению систем жизнеобеспечения: электроснабжения, отопления, вентиляции, и оснащается пожарной и охранной сигнализацией.

Чтобы купить насосную станцию перекачки газового конденсата, выполненную по техническим нормам, и сертифицированную на соответствие заявленным параметрам и правилам безопасности – заполните форму заявки на оборудование на сайте. Принимаем запрос на поставку по телефону и электронной почте.
